1、遵循的主要技术标准

DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》

JB/T9641-1999《试验变压器》

GB10229 《电抗器》

GB/T.311-1997 《高压输变电设备的绝缘与配合》

DL/T846-2004 《高电压测试设备通用技术条件》

GB4793-1984 《电子测量仪器安全要求》

GB2900 《电工名词术语》

GB4208 《外壳防护等级》

GB191 《包装贮运标志》

GB50150-2006《电气装置安装工程电气设备交接试验标准》

GB/T16927-1997 《高电压试验技术》

2、系统的总体技术指标

①满足110kV及以下主变、GIS、开关、互感器等的交流耐压试验；

②满足220kV 主变中性点的交流耐压试验；

③满足900m  110kV  400mm2交联电缆的交流耐压试验；

④满足3.5km  35kV（300mm2）交联电缆的交流耐压试验；

⑤满足5km  10kV（300mm2）交联电缆的交流耐压试验。

以上试验应按国标GB50150-2006《电气装置安装工程电气设备交接试验标准》相关规定执行。

3．设备主要技术指标

(1)额定输出电压：0～300kV；

(2)谐振电压波型：正弦波，波形畸变率＜1.0%

(3)最大试验容量：40kVA

(4)频率可调范围：20～300Hz

(5)工作制：满功率输出下，连续工作时间60min

(6)输入工作电源：三相380V±10%，50Hz

(7)温升：额定负载下连续工作60min后，

励磁变及电抗器温升小于65K

(8)环境温度：－10℃～+40℃

(9)相对湿度：＜95%，无凝露状况

(10)海拔高度：＜1500m

(11)噪声：≤50dB

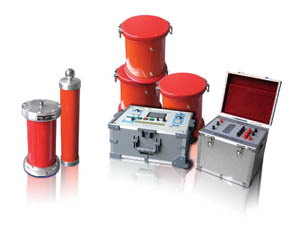

4、设备主要配置

1变频电源：20kW     1台

2励磁变压器：电气主设备试验用6kVA/10kV        1台

                     电缆试验用15kVA/750V+4            1台

3 谐振电抗器：30kV/2A/60min/30Hz                 3台

4 电容分压器：1000pF，300kV，1.0级，分两节  1台

5 负载补偿电容器：300kV/10000pF    1台

6  相应附件：1套

5、试验方法说明（成套装置满足不同试验条件下的电抗器组配方式、输出电压、电流、频率及带负载能力详细说明）

串接使用

①、110kV主变试验耐压电压等级（170～195）kV,频率40～100Hz

110kV GIS 试验耐压电压等级180kV,频率100～300Hz

110kV开关 试验耐压电压等级200kV,频率30～300Hz

110kV互感器 试验耐压电压等级200kV,频率150～200Hz

②、220kV主变中性点：试验耐压等级72～170kV,频率：40～100Hz(电抗器8个串接)。

③、900m 110kV 400mm2交联电缆耐压试验：电抗器8个（串并联）

试验电压等级109kV,频率：50～80Hz，电流3～5A

④、3.5km、35kV 300mm2交联电缆耐压试验：电抗器9个（串并联）

试验电压等级52kV,频率：30～50Hz，电流5～10A

⑤、5km、10kV 300mm2交联电缆耐压试验：电抗器9个（并联使用）

试验电压等级17.4kV,频率：100～150Hz，电流5～8A
