符合标准：GBT 7251.8-2005 低压成套开关设备和控制设备 智能型成套设备通用技术要求

主要功能及特点

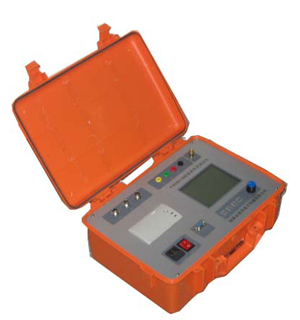

PH6801B型智能负荷测试仪的核心部件采用数字信号处理器（DSP）和16位高速模数转换器组成的7个通道，高精度工频交流采样器。先对交流电压、电流模拟信号，频率和角度进行采样，模数转换，再进行数字运算和误差补偿，最后获得准确的测量结果。

电压量程从5V到500V，电流量程从0.1A到50A，可覆盖常用仪表的测量量限。量程自动识别转换无须人工切换。测量分辨率高，5位半显示，电压、电流功率分辨率位0.0001%，相位分辨率位0.01，频率分辨率为0.01Hz。

采用大屏幕LCD显示，汉字提示，界面简明、操作方便，工作稳定可靠，并带有快捷打印功能。

※可测量三相电压、电流、功率、频率、功率因数、相位值、电导、电纳、电阻值、电抗值。

※电流采样高精度的钳形电流互感器，接线方便简单，A、B、C三相电流钳形互感器独立使用。

※只要输入交流电压、交流电流，便可测量出所要的值，仪器内部自动切换指位并计算值，汉字化提示一目了然。

主要技术指标

1.电压量程：0～500V  自动量程切换

2.电流量程：0～50A   自动量程切换

3.准确度：电压：AC 5～500V        0.2级     电流：AC 0.1～50A       0.2级

有功功率（或电能）：5～500V    0.1A～50A    0.5级（ ＞0.1）

无功功率（或电能）：5～500V    0.1A～50A    1级

角差：-180°～180°（-10800’～10800’）    ±1°

功率因数：-1～0～＋1       0.005

频率：40Hz～70Hz           0.01Hz

4.供电电源：单相220V±10%     50Hz±10%

5.使用环境：温度-10℃～＋50℃  湿度≤85%

6.外形尺寸：400×290×190mm³

7.仪器重量：5kg
