一、用途特点及性能

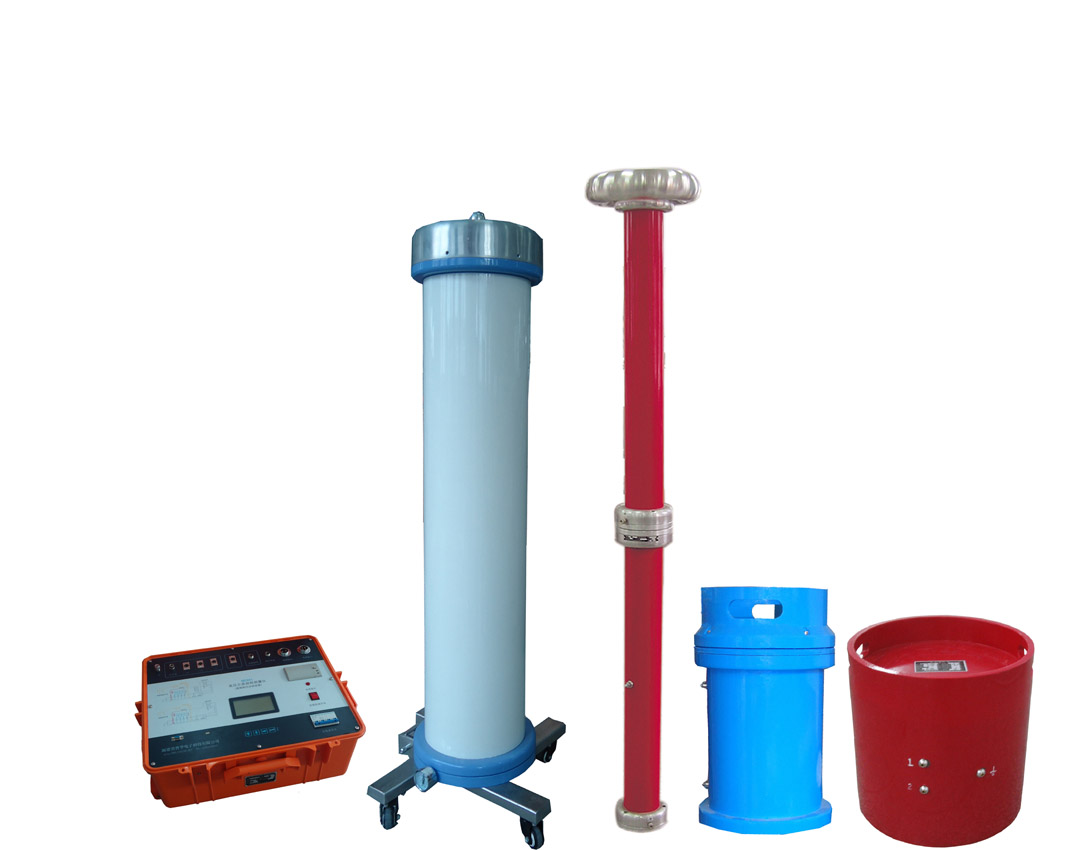

AH2801是专门用于高电压介损测量的新型介损测量仪。根据中华人民共和国电力行业标准DL/T962-2005为标准生产的，并申请专利（专利号：ZL200820102425.3）。能满足DL/T849.6-2004《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》，JB/T9641-1999《试验变压器》，GB10229《电抗器》，GB/T.311-1997《高压输变电设备的绝缘与配合》，DL/T846-2004《高电压测试设备通用技术条件》，GB50150-2006 《电气装置安装工程电气设备交接试验标准》，GB/T16927-1997《高电压试验技术》的要求。生产按Q/GDW168-2008国家电网公司企业标准《输变电设备状态检修试验规程》要求生产制造。整套设备包括变频电源和高压介损电桥为一体的主机，励磁变压器、电抗器、标准电容器、补偿电容，可进行正接法、反接法测量，变频电源（主机）既能直接驱动串谐装置进行交流耐压试验和高电压介损试验，又能调控近工频交流试验变压器，进行自动双变频抗干扰高电压介损试验。该套装置集串联谐振交流耐压与高电压介损试验于一体，是理想更新换代产品。

二、主要技术指标

介质损耗（tgδ）测量范围：0～100.00%

电容量（Cx） 测量范围：2pF～50nF/320kV时，

2pF～100nF/160kV时

介质损耗（tgδ）最小分辨率：0.001%

基本测量误差，介质损耗（tgδ）：±（1%读数+0.00040）

                      电 容 量（Cx）：±（1%读数+1pF）

电桥标准回路电流测量范围：10uA～5A或10uA～15A（系列产品）

电桥被试回路电流测量范围：10uA～5A或10uA～15A（系列产品）

系统额定电压：10kV～1000kV

输出电压波形：正弦波，波形畸变率＜1.0%

变频电源容量：5kVA～300kVA

系统输出频率范围：30～300Hz单频、45～65Hz自动双变频，

试验频率：45～65Hz（介损）、30～300Hz（串谐）

测量方式：正接线、反接线、正反接法测量（M型测量方法）

测量时间：每点约30s

输入电源：220V±10﹪、380V±10﹪、发电机供电

输入频率：50/60Hz±1Hz （中、英版）

输出电压：0～400V

打 印 机：热敏打印机

计算机接口：标准RS232接口

工作环境：温度范围：-20℃～60℃

相对湿度＜90%  不结露

体积重量：650×450×350mm3  约20kg（7kVA）、30kg（20kVA）、40kg（30kVA）

注：可根据用户需要定制试验方案

三、主要功能特点

1、功能用途：

1.1满足220kV及以下小容量（2pF～2nF）高压电力设备高电压介损试验。高压电力设备包括：电流互感器（CT）、断路器断口均压电容、穿墙套管、变压器套管等。

1.2满足220kV及以下大容量（2nF～20nF）高压电力设备高电压介损试验。高压电力设备包括：安装在变压器上的变压器套管连同绕组、电容式电压互感器（CVT）等。

1.3满足倒置式电流互感器（CT）及断路器断口均压电容的反接测量。

1.4满足500kV电压等级试品电容量测量范围为2pF～20nF。

2、主要特点：

2.1本装置集介损电桥及变频电源为一体，在试验电压范围内，可通过面板菜单任意设试验电压，可单点、多点测量（最多20个电压点，最小电压间隔1kV）；仪器可自动完成所有设定电压下介损的测试，并能绘制电压-介损曲线。可升压测量、降压测量、也可升降压测量。存储多套试验方案，对于经常测试的试品不需重设置试验电压点。

2.2主机具有外接高压试验变压器的功能，并能自动跟踪外部高压电源频率，能适应工频升压装置或串谐装置进行升压测量，一机多用。

2.3能测量显示被试设备电容量、tgδ、试验电压值以及通过被试设备的电压、电流等数据，内附微型打印机输出测量结果，亦可将测量结果保存在仪器内部或通过USB保存到U盘。

2.4该装置工作电源为单相220V或三相380V，试验电压可选择手动或自动升压。

2.5电源为正弦波输出并可自动调谐，频率连续可调，调节细度0.1Hz，可任意频率谐振，试验频率可选择自动调频或手动调频。

2.6试验电压由一体化电桥通过高压标准电容器取样测量，克服容升效应带来的误差。

2.7本装置是一个独立变频电源，既可作为额定电压下的高电压介损测量，也可作为串联谐振交流耐压设备使用。

2.8装置既适用于谐振升压也适用于试验变升压，当装置采用谐振方式升压时，电桥可以自动寻找谐振点，自动完成升、降压测量。试验变升压时，介损主机作为电子控制箱控制调节电压，可使用双变频法实现抗干扰。

2.9当装置采用谐振方式升压时，电源可实现自动升压控制，电桥可多通道同时测量，最多设置两个反接通道、四个正接通道同时测量，采用光纤接口，利用高速数字通讯，实现了高电压下的高精度抗干扰反接线测量。

2.10为了使现场人工搬运方便，设计单部件重量均小于50kg，现场组装方便，大大提高了试验效率，降低了劳动强度。

2.11可以作为交流耐压试验设备，实现一台仪器多种功能。

2.12多级安全保护

过流保护：试品短路、击穿、工作人员误操作或高压电流波动，能快速切断输出。

过压保护：过电压或接触不良会启动保护。

接地保护：如果仪器接地不良，外壳带危险电压时启动保护。

防误操作：三级电源开关，多次按键确认。缓速升压，可迅速降压，并对电压电流实时监测，声光报警。

抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。
