一、概述

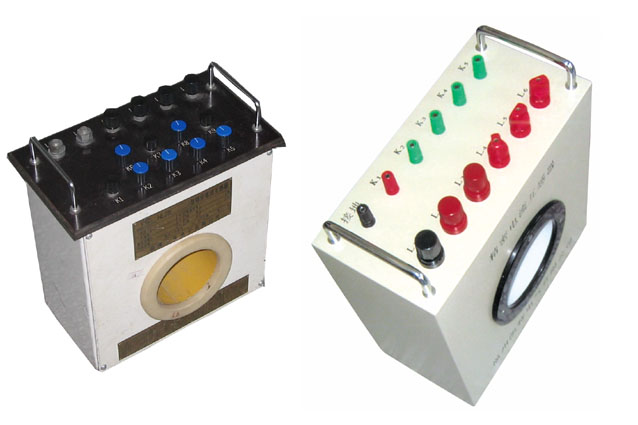

1、设备名称：标准（测量）电流互感器；额定频率：50Hz；准确等级：0.05级；一次电流：5～，二次电流：；额定负载：0.2Ω；功率因数：1.0；额定工作电压：0.5kV;
互感器形式：穿芯式。该标准是根据JJG169-1993《互感器校验仪检定规程》的要求生产和校验精密电流互感器的。
2、变比：5/5、7.5/5、10/5、15/5、20/5、25/5、30/5、40/5、50/5、60/5、75/5、80/5、100/5、120/5、150/5、200/5、300/5、400/5、500/5、600/5、750/5、800/5、1000/5、1200/5、1500/5、1600/5、2000/5。
一次电流(A) | 一次接线 | 二次接线 | 一次电流 | 一次接线 | 二次接线 | 一次电流 | 一次接线 | 二次接线 | 一次电流 | 一次接线 | 二次接线 | 一次电流 | 一次接线 | 二次接线 |
2000 | 穿芯1匝 | K1 、K9 | 750 | 穿芯1匝 | K1 、K3 | 150 | 穿芯4匝 | K1 、K2 | 50 | L1 、L3 | K1 、K5 | 10 | L1 、L5 | K1 、K4 |
1600 | 同上 | K1 、K8 | 600 | 同上 | K1 、K2 | 120 | 穿芯5匝 | K1 、K2 | 40 | 同上 | K1 、K4 | 7.5 | 同上 | K1 、K2 |
1500 | 同上 | K1 、K7 | 500 | 穿芯2匝 | K1 、K5 | 100 | L1 、L2 | K1 、K5 | 30 | 同上 | K1 、K2 | 5 | L1 、L6 | K1 、K2 |
1200 | 同上 | K1 、K6 | 400 | 同上 | K1 、K4 | 80 | 同上 | K1 、K4 | 25 | L1 、L4 | K1 、K5 | |||
1000 | 同上 | K1 、K5 | 300 | 同上 | K1 、K2 | 75 | 同上 | K1 、K3 | 20 | 同上 | K1 、K4 | |||
800 | 同上 | K1 、K4 | 200 | 穿芯3匝 | K1 、K2 | 60 | 同上 | K1 、K2 | 15 | 同上 | K1 、K2 |
二、用途
作为标准来检定比其低两极或两级以下准确等级的电流互感器。
