一、概述

为了满足变电设备应急抢修的要求，本电力综合试验专用车提供了十余种/套仪器设备的测试功能，为保证变电抢修车安全可靠运行，快速的完成现场试验采取了一系列符合国内电力系统检修、试验规范流程的措施。可全面提高电力部门电气试验的效率、水平和质量，有效缩短应急抢修情况下的试验时间，减轻试验过程中繁重体力劳动，降低劳动成本和提高人员工作效率，提高现场试验工作的灵活性和机动性。

本电力综合试验专用车上的试验仪器、设备采用工业计算机集中控制，具备人性的具备人性的Windows界面、高性能的计算机处理器、简便易操作的软件界面以及可靠完备的硬件控制回路。

计算机应具有进行测试数据/图形存储、管理和打印功能。计算机可通过有线或无线方式接入internet，且可以实时地以短消息（GSM/GPRS）方式将数据传送到管理人员的管理计算机中。计算机设计固定在车上，只需完成简单接线即方便使用。试验专用车并配备一定辅助仪器、设备，以适应多种不同的被试设备，具有调整和升级功能，同时也可以进行方便的拆卸重装，以便仪器、设备的送检、升级维护。

本电力综合试验专用车主要用于35kV～500kV变电设备应急抢修试验，尤其适合于事故抢修、野外试验等小分队作业的情形，也适合110kV及以上变电站的常规性试验临修和年度检修。

二、技术特点

1、引用标准

本试验车设备设计制造及试验遵循的主要标准及规范：

GB50150-2006 电气设备交接试验规程

GB311.1          高压输变电设备的绝缘配合

GB/T16927.l      高压试验技术第一部分：一般试验要求

GB/T16927.2      高压试验技术第二部分：测量系统

GB/T7252     变压器油中溶解气体分析和判断导则

GB/T7595     运行中变压器油质量标准

GB 10237     电力变压器 绝缘水平和绝缘试验 外绝缘的空气间隙

DL/T596          电力设备预防性试验规程

国家电网生技[2005]400号  《国家电网公司十八项电网重大反事故措施（试行）》

国家电网Q/GDW168-2008《 输变电设备状态检修试验规程》

福建省电力有限公司Q/FJG10029.2—2004《电力设备交接及预防性试验规程（试行）》

闽电生[2005]190号      福建省电力有限公司生产试验设备与仪器配置指导性标准

2、集中式控制系统

采用计算机集中控制，使得多数试验测量变成计算机也可以操作。采用人性的Windows界面、高性能的计算机处理器、简便易操作的软件界面以及可靠完备的硬件控制回路。

计算机可统一进行测试数据/图形存储、管理和打印。计算机可通过有线或无线方式接入Windows，且可以实时地以短消息（GSM/GPRS）方式将数据传送到管理人员的管理计算机中。

3、具备夜间条件及试验备用电源

车上备有现场试验照明用灯，同时还配备可移动式应急用灯（可进行充电）。当现场不具备照明或照明条件不充分时，可采用车载的照明系统继续完成试验。

4、安全措施完善

为使试验获得最大的安全性，主要采取了如下措施：

1）试验过程中，试验人员对现场可远程监测以便于操作和控制。

2）特别制作了仪器上电控制装置，对整个试验过程进行供电安全的控制。

3）仪器上电控制装置内装有语音提示系统，可直观提示试验人员。

4）带有可吸附式的报警器（试验时吸附于车顶），在仪器上电时进行提示，使试验人员注意安全。

5）本车载系统为安全起见，要求试验时直流电源的高压系统等放置在车外。

5、机械设计标准化

所有仪器均采用4U/6U/8U标准机箱，仪器的更换方便，预留测试设备增加空间，用户可以方便更换和升级试验车的功能，并可根据试验要求标准化改装配置相关试验设备。

车内还配有打印机、高级台式数字万用表、绝缘梯、伸缩式绝缘放电杆、电源托线盘、灭火器、急救箱等辅助性用品。所有与被试品连接的测试线均一一对应，配托架（拖线盘）固定，以方便收放线。

三、设备配置

1.电力综合试验车根据现场系统要求进行配置，满足以下几点：

1）计算机集中控制操作，且也可以分散操作

2）大部分操作可采用操作键盘鼠标的方式完成，计算机显示的操作仪器的界面采用各仪器面板操作按钮的界面，以方便试验人员直观操作。

3）减少试验的准备时间和降低试验时的劳动强度。

4）集中进线和出线，优化结构，减少试验接线次数，缩短试验时间。

5）为试验人员完成试验提高良好的保障（如独立空调、座椅360°旋转椅等）。

6）具备恶劣环境进行试验的条件（如夜间、无供电电源等）。

7）可监控试验现场、数据传输等功能。

8）充分考虑仪器设备的固定和防震措施。

9）具有充分的安全条件，保障人员和设备安全。

10）具备扩容和升级能力。

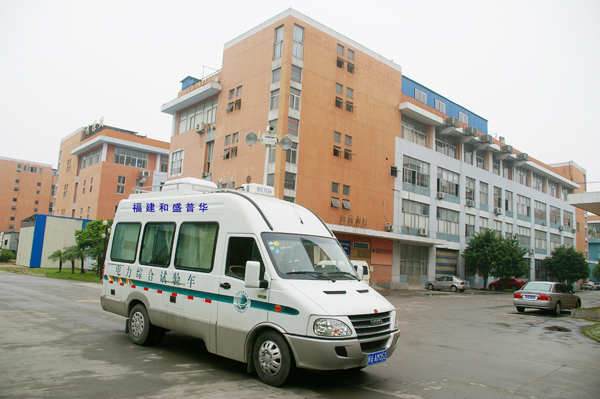

2．车型：依维柯－都灵超级之星A52（NJ6713TR1）19座客车改装（或用户指定车型）

2.1基本参数

整车外形尺寸：7133×2000×2955

轴距（毫米）：4180

空调制冷：不低于10000KCAL/H

装载质量（公斤）改装前乘坐人数（人）：19

标准引擎：SOFIM8140.43/直列四缸/水冷/直喷柴油机/涡轮增压中冷

标准变速器：手动五档

标准排量：2798cc

最大扭矩：269/1900N·m/rpm

燃油系统：电子燃油喷射式

理论油耗：10.0升/百公里

最高时速：125.0km/h

加速时时：秒（0～100km/h）排放标准：欧III标准

驱动方式：前置后驱，扭杆簧独立悬架/钢板

其他参数：增压中冷发动机，最大功率92kw/3600rpm

高顶（>1.8米）、动力转向、金属漆、DVD机、双电动摇窗、浅色内饰,可视倒车雷达等。
