一、概述

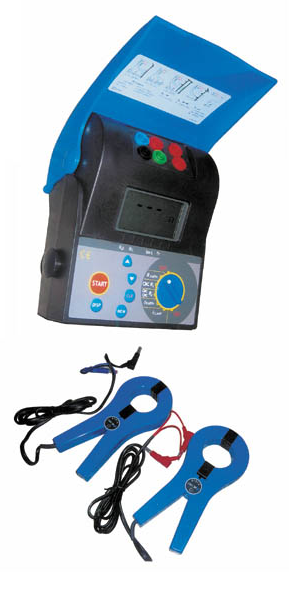

KDZ-124A型通用精密接地测试仪是一种便携式，电池供电的专业测试仪表，其主要用于根据欧洲标准EN61557-5进行接地电阻测量，该仪表可用于四线接地电阻以及接地电阻率测量，并在此基础上评价接地质量。该仪表是基于我们多年接地电阻，电气安装测试设备的生产和开发经验设计并制造的。

该仪表的电子元件采用SMD技术制造，该仪表配备有测试所必需的所有基本附件。

二、测量方法

2.1接地电阻测量

接地电阻测试仪可以用三种不同的方法进行接地电阻测量。操作者可以根据被测的特定接地系统选择一种适当的方法，由于测试夹和被测电极（通常是生锈的）表面之间的接触电阻一般没有什么问题，因此四根导线连接法优于三根导线连接法。

选择性接地电阻可以使用测试夹钳进行测量，夹钳选择性测量方法的主要优点在于，不必将被测电极机械分离。

无探头测量可以使用两个测试夹钳进行，使用双夹钳测试原理，可以不用打接地桩进行测量，此原理的优点在于不必插入测量探头，也不必将被测电极分开。

2.2接地电阻率测量

当测定接地系统参数（所需接地电极的长度和表面，接地系统最适当的安装深度等）时，建议进行接地电阻率测量，以确保计算更准确。

2.3电流（真有效值）测量

在带有许多并联电极的复杂接地系统或与接地系统连接的 其它系统中，可能出现大量泄漏电流。

实测电流的波形通常是非正弦波。各种非线性电源导致了波形的失真。这就是测试仪测量电流真有效值的原因，否则结果会不正确。

电气装置或接地系统中的各种故障可能会产生大量的泄漏电流  。

三、技术参数

接地电阻四根导线测试法

显示范围（Ω）

分辨率

精     度

0.00～1.999k

0.01～1

±（2%读数+3个数位）

2.00k～19.99k

10

±（5%读数）

0.00～19.99

0.01

±（2%读数+3个数位）

20.0～199.9

0.1

200～999

1

1.000k～1.999k

1

0.0～19.9

0.1

±（10%读数+2个数位）

20～100

1

±（20%读数）
